傳感器連接 PLC，核心是 分數(shù)字量（開關量）和模擬量，再按傳感器線制、NPN/PNP 類型匹配 PLC 輸入。

一、數(shù)字量傳感器（接近/光電開關等）

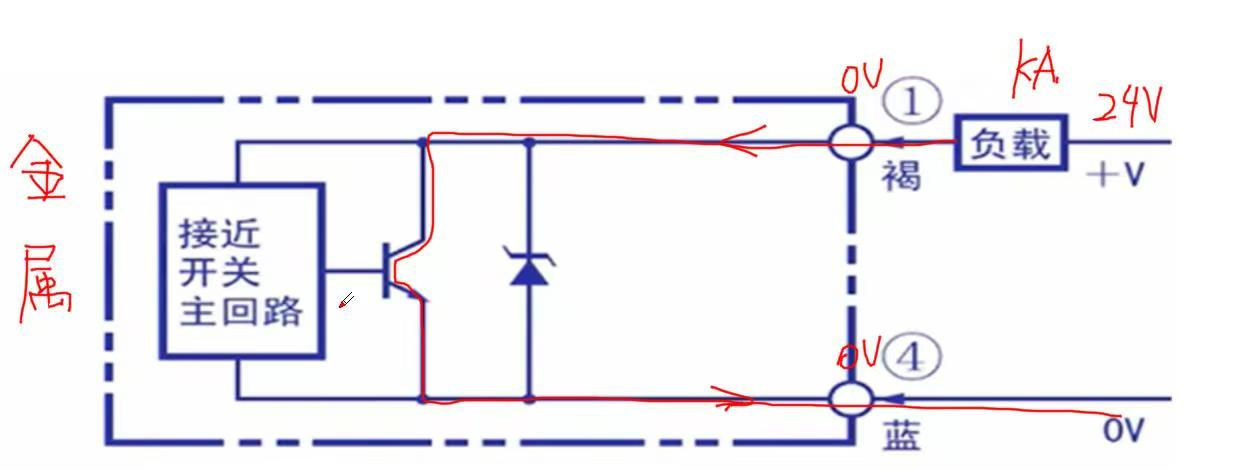

1. 兩線制（棕+藍）

- 棕（+24V） → PLC 輸入點（I0.0）
- 藍（0V） → PLC COM 端

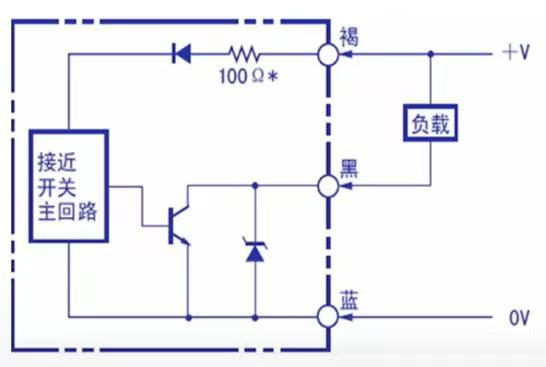

2. 三線制 NPN（最常用）

- 棕（+24V） → +24V
- 藍（0V） → 0V
- 黑（信號） → PLC 輸入點（I0.1）
- PLC COM 端 → 0V

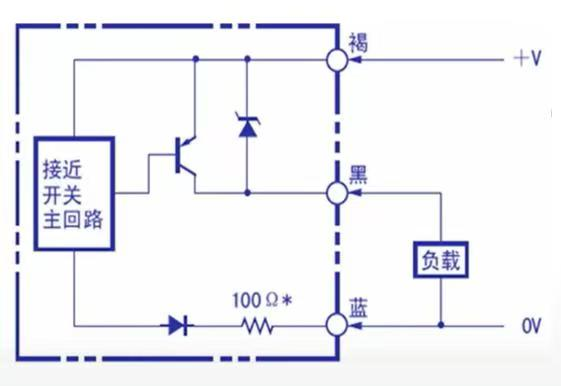

3. 三線制 PNP

- 棕（+24V） → +24V
- 藍（0V） → 0V
- 黑（信號） → PLC 輸入點（I0.2）
- PLC COM 端 → +24V

二、模擬量傳感器（溫度/壓力/流量等）

1. 電流型（4–20mA，兩/三/四線）

- 4–20mA → 串接 PLC AI+、AI?
- 供電：三線/四線 另接 +24V / 0V

2. 電壓型（0–5V / 0–10V）

- V+ → AI+
- V? / GND → AI? / M

3. 熱電阻（PT100）

- 接專用 RTD 模塊：A/B/C 對應接線

三、關鍵要點（必看）

- 類型匹配- NPN 傳感器 → PLC 漏型（SINK）（COM 接 0V）
- PNP 傳感器 → PLC 源型（SOURCE）（COM 接 24V）
- 不匹配加 中間繼電器 轉換
- 供電- 常用 DC 24V，嚴禁接 220V 強電
- 抗干擾- 用 屏蔽雙絞線，屏蔽層 單端在 PLC 側接地
- 信號線與動力線分開走線
- 保護- 外部電源時加 保險絲（1A 以下）
- 長距離加 信號隔離器

四、快速判斷

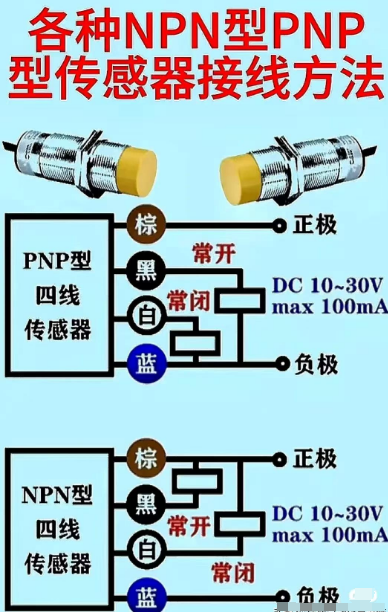

1. 看傳感器標簽：NPN / PNP / 4–20mA / 0–10V
2. 數(shù)字量 → 接 PLC DI 點；模擬量 → 接 AI 模塊
3. 三線 NPN：黑接 I，COM 接 0V
4. 三線 PNP：黑接 I，COM 接 24V
5. 4–20mA：直接串 AI+ / AI?
